  CHARNIÈRES

Charnière à nœud avec graisseur

Charnière à nœud acier axe laiton
Référence Hauteur : H Longueur : L ø Nœud ø Axe Epaisseur Poids
02.00.105FA 60 mm 100 mm 16,5 mm 8 mm 7,5 mm 0,635 kg


    Plan coté charnière piano percée
Charnières piano percées
Référence Hauteur
ouverte : H.O.		 Longueur : L ø perçage Epaisseur Matière Poids
02.00.298 61,5 mm 2000 mm 5,5 mm 2 mm INOX 2,868 kg
02.00.299 61,5 mm 2500 mm 5,5 mm 2 mm INOX 3,585 kg

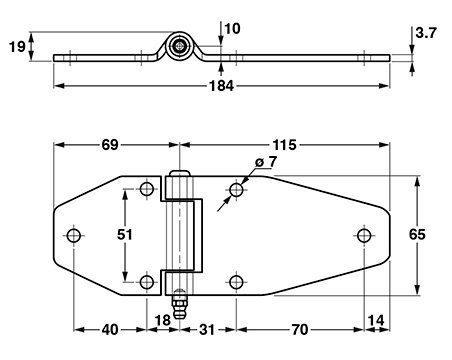

Charnière avec graisseurPlan coté charnière avec graisseur

02.00.303 Charnière avec graisseur 0,364 kg INOX
02.00.116 Charnière avec graisseur 0,372 kg ZINGUÉE
