les accessoires de carrosserie industrielle
04 • 24



  KIT CRÉMONE EN APPLIQUE ø 20/27 MM

Kit crémone en applique ø 20/27 mm
Kit zingué pour crémone ø 20/27 mm

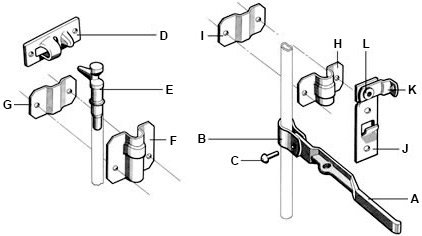

Référence Désignation Quantité
A 04.00.123 Poignée 1
B 04.00.136 Anneau de poignée 1
C 04.00.137 Rivet de poignée 1
D 04.00.138 Gâche 2
E 04.00.139 Pêne 2
F 04.00.140 Collier 2
H 04.00.141 Collier intermédiaire 1
G/I 04.00.142 Contre-colllier 3
J 04.00.143 Plaque d'arrêt 1
K 04.00.144 Bascule 1
L 04.00.145 Bague de bascule 1

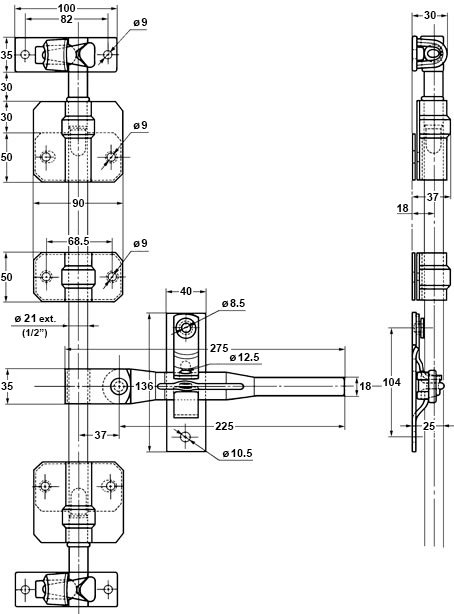

Plan coté kit crémone en applique ø 20/27 mm

04.00.160 Kit crémone en applique ø 20/27 mm 2,510 kg INOX
