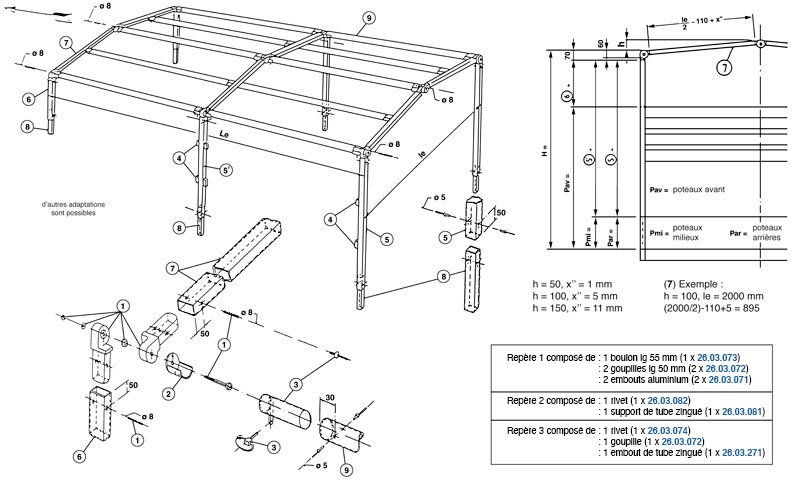

OSSATURES DE BÂCHAGE TYPE MUNCH
| OSSATURE DE BÂCHAGE | 3 : 3 arceaux + 2x3 barres faitières 4 : 3 arceaux + 2x5 barres faitières |
||||
| Rep. | Désignation | Référence | Formule | Longueur | Poids |
| 1 | Articulation d'arceau |
Voir détail * | 0,650 kg | ||
| 2 | Support pour tube ø 60 mm |
Voir détail * | 0,380 kg | ||
| 3 | Embout de tube ø 60 mm |
Voir détail * | 0,480 kg | ||
| 4 | Gousset de réhausse alu |
10.00.805 | 0,120 kg | ||
| 5 | Tube de poteau 50 x 35 mm |
26.17.617 | H-(Ph+70) | 1,700 kg/m | |
| 5' | Tube de poteau inter 50 x 35 mm |
26.17.617 | H-(Pmi+70) | 1,700 kg/m | |
| 6 | Tube de poteau 50 x 35 mm |
26.17.617 | H-(Pav+70) | 1,700 kg/m | |
| 7 | Tube d'arceau 50 x 35 mm |
26.17.617 | (le/2)-110+x | 1,700 kg/m | |
| 8 | Tube d'emboitement 40 x 25 mm |
26.03.862 | 270 | 1,260 kg/m | |
| 9 | Tube de barre faitière ø 60 mm |
26.17.616 | (Le/2)-219 | 0,780 kg/m | |
* Quantité à préciser lors de votre commande
