AILES EN TROIS PARTIES POUR ROUES JUMELÉES AVEC ET SANS SYSTÈME ANTI-PROJECTIONS
Caractéristiques :
- Pas de déformation et résistance aux écarts de température (température d'utilisation : -40°C à +80°C environ)
- Résistance aux UV - Pas de corrosion - Couple de serrage par vis M6x25 - 4N/m * - Conforme à la directive CEE 91/226
Matière : PP-EPDM (polypropylène modifié)
Couleur : grise (couleurs spéciales sur demande) Logo : possibilité de marquage

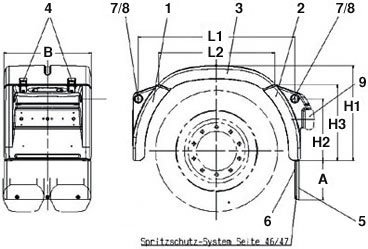

| Référence | Repère | Désignation | B mm |
L1 mm |
L2 mm |
H1 mm |
H2 mm |
H3 mm |
A mm |
Poids |
| 45.40.69.001 | — | Aile en 3 parties longue | 690 | 1236 | 915 | 750 | 488 | 590 | — | 9,500 kg |
| 45.40.69.002 | — | Aile en 3 parties courte | 690 | 1150 | 850 | 750 | 488 | 590 | — | 9,300 kg |
| 45.40.69.608 | 1 | Aileron avant | 690 | — | — | — | 488 | 590 | — | 3,400 kg |
| 45.40.69.957 | 1/5/6 | Aileron avec bavette anti-projections AS 376 | 690 | — | — | — | — | — | 376 | 5,100 kg |
| 45.40.69.891 | 1/5/6 | Aileron avec bavette anti-projections AS 310 | 690 | — | — | — | — | — | 310 | 4,900 kg |
| 45.40.69.797 | 1/5/6 | Aileron avec bavette anti-projections AS 217 | 690 | — | — | — | — | — | 217 | 4,800 kg |
| 45.40.69.701 | 1/5/6 | Aileron avec bavette anti-projections AS 124 | 690 | — | — | — | — | — | 124 | 4,600 kg |
| 45.40.69.804 | 1/5 | Aileron avec bavette souple SL 376 | 690 | — | — | — | — | — | 376 | 4,100 kg |
| 45.40.69.803 | 1/5 | Aileron avec bavette souple SL 310 | 690 | — | — | — | — | — | 310 | 3,900 kg |
| 45.40.69.802 | 1/5 | Aileron avec bavette souple SL 217 | 690 | — | — | — | — | — | 217 | 3,800 kg |
| 45.40.69.801 | 1/5 | Aileron avec bavette souple SL 124 | 690 | — | — | — | — | — | 124 | 3,700 kg |
| 45.40.69.915 | 3 | Aile longue partie centrale | 690 | — | 915 | — | — | — | — | 2,700 kg |
| 45.40.69.850 | 3 | Aile courte partie centrale | 690 | — | 850 | — | — | — | — | 2,500 kg |
| 47.69.40.200 | 4 | Attache en caoutchouc | — | — | — | — | — | — | — | 0,050 kg |
| 45.40.00.001 | 7 | Couvercle latéral | — | — | — | — | — | — | — | 0,010 kg |
| 45.40.00.004 | 8 | Couvercle latéral pour feu de position | — | — | — | — | — | — | — | 0,010 kg |
