Ailes et coffres Sauermann
les accessoires de carrosserie industrielle
40-50 • 19
ailes et coffres Sauermann



  AILES VARIO AVEC ANTI-PROJECTIONS

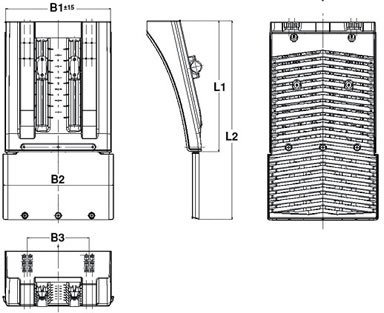

Schéma aile Vario avec anti-projections          Aile Vario avec anti-projections

Caractéristiques :

 - Pas de déformation et résistance aux écarts de température (température d'utilisation : -40°C à +80°C environ)
- Résistance aux UV     - Pas de corrosion     - Couple de serrage par vis M6x25 - 4N/m     - Conforme à la directive CEE 91/226

 Matière : PE (polyéthylène)         Couleur : noire (couleurs spéciales sur demande)

Montage :

 Par écrous de fixation ou possibilité d'utilisation de 2 attaches de fixation à commander à part en ø 42, ø 48 ou ø 52 mm

Référence Désignation B1
Largeur
mm		 B2
Largeur
mm		 B3
Rayon
mm		 L1
Longueur
mm		 L2
Longueur
mm		 Poids
40.20.49.06.124 Vario longue AS 124 490 514 288 608 732 3,300 kg
40.20.49.06.217 Vario longue AS 217 490 514 288 608 825 3,500 kg
40.20.49.06.310 Vario longue AS 310 490 514 288 608 918 3,800 kg
40.20.49.06.376 Vario longue AS 376 490 514 288 608 984 3,900 kg
